Schöne Terrassenplatten, ein gemütlicher Sitzbereich und der Ausblick von der Dachterrasse. Unter ihrer Oberfläche liegt jedoch eine Konstruktion, deren Qualität darüber entscheidet, ob die Terrasse viele Jahre sorgenfrei genutzt werden kann. Eines der wichtigsten Details ist die richtige Aufstellung der Stelzlager auf der Dachabdichtung.
Was unter den Terrassenplatten liegt
Beim Bau einer Dachterrasse gilt die größte Aufmerksamkeit häufig der Auswahl der Terrassenplatten und Stelzlager. Ebenso wichtig ist jedoch, was darunter liegt.
Ein üblicher Flachdachaufbau besteht aus einer Wärmedämmung und einer darüberliegenden Abdichtungsbahn, beispielsweise dem PVC-P-System FATRAFOL oder einer EPDM-Membran. Die Abdichtung weist ein Gefälle zu den Entwässerungselementen auf, damit das Wasser sicher vom Dach abfließen kann.
Auf diesem vorbereiteten Untergrund werden die Stelzlager aufgestellt, die den Plattenbelag tragen. Genau hier entsteht ein häufig unterschätztes Problem.
Das gesamte Gewicht der Platten und Möbel sowie die Belastung durch Personen werden über die vergleichsweise kleinen Flächen der Lagerfüße in die Dachkonstruktion eingeleitet.
Hat die Wärmedämmung keine ausreichende Festigkeit oder ist sie dauerhaft einem hohen örtlichen Druck ausgesetzt, kann sie sich allmählich zusammendrücken. Die Folge sind ungleichmäßige Setzungen des Untergrunds und zusätzliche Beanspruchungen der Abdichtungsbahn. Unter ungünstigen Bedingungen können mechanische Schäden oder eine Beeinträchtigung der Wasserdichtheit drohen.
Kleines Pad, große Bedeutung
Eine einfache und wirksame Lösung ist ein lastverteilendes Gummipad mit aufkaschiertem Geotextil in den Abmessungen 200 × 200 × 8 mm. Es wird zwischen der Abdichtung und dem Stelzlager angeordnet.
Seine Hauptaufgabe ist nicht nur die Schwingungsdämpfung, sondern vor allem die Verteilung punktueller Lasten auf eine größere Fläche. In geeigneter Kombination mit dem Lagerfuß kann das Pad die wirksame Lastübertragungsfläche vergrößern. Dadurch hilft es, die örtliche Druckbeanspruchung der Wärmedämmung zu verringern und ihre langfristige Verformung zu begrenzen.
Auch das auf der Unterseite aufkaschierte Geotextil ist ein wichtiger Bestandteil des Pads. Es bildet eine Trennlage zwischen Gummi und Abdichtungsbahn, begrenzt deren direkten Kontakt und trägt zum Schutz der Abdichtung bei. Die Verträglichkeit mit dem jeweiligen Bahnentyp ist anhand der Herstellervorgaben zu prüfen.
Wie sieht der richtige Aufbau aus?

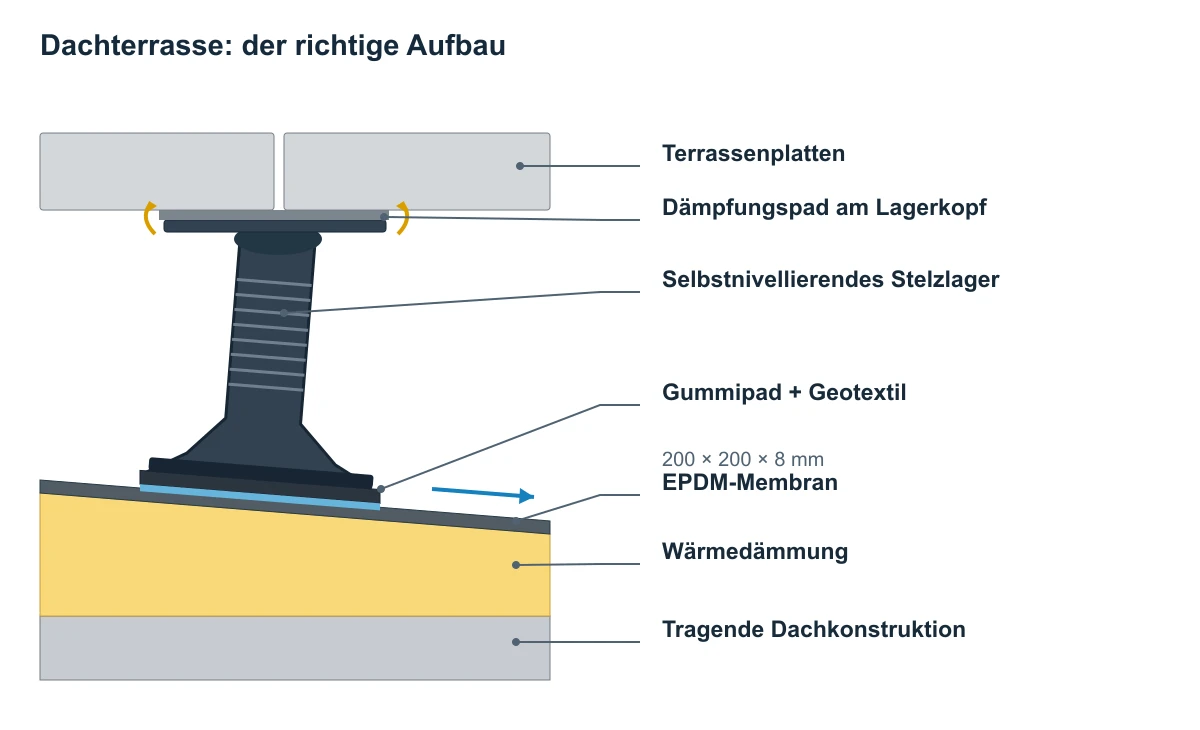

Für die Verlegung von Terrassenplatten auf einem Flachdach mit Gefälle empfehlen wir folgenden Aufbau von unten nach oben:
- Wärmedämmung – mit ausreichender Druckfestigkeit für die zu erwartenden Lasten.
- Abdichtungsbahn – beispielsweise PVC-P oder EPDM, einschließlich der systemzugehörigen Schutz- und Trennlagen.
- Gummipad mit Geotextil, 200 × 200 × 8 mm – zur Lastverteilung und zum Schutz der Abdichtung.
- Selbstnivellierendes Stelzlager – zur Höheneinstellung und zum Ausgleich des Untergrundgefälles.
- Dämpfungspad am Lagerkopf – zur Verringerung von Schwingungen und Trittschall.
- Terrassenplatten für den Außenbereich – geeignet für die Verlegung auf Stelzlagern, mit offenen Fugen.
Der Lagerfuß und das Pad folgen dem Gefälle der Abdichtung. Erst der neigbare Kopf des selbstnivellierenden Stelzlagers wird waagerecht ausgerichtet. Das Wasser fließt anschließend unter dem Plattenbelag auf der Abdichtungsschicht zu den Dachabläufen.
Auch die Garantie berücksichtigen
Eine beschädigte Abdichtung kann ein deutlich größeres Problem darstellen als der Austausch einiger Terrassenplatten. Die Suche nach einer undichten Stelle und die Reparatur des Dachaufbaus sind häufig aufwendig und kostspielig.
Bei der Planung reicht es deshalb nicht aus, nur die Tragfähigkeit der Stelzlager zu betrachten. Entscheidend sind die Tragfähigkeit des gesamten Aufbaus einschließlich der Wärmedämmung, die Materialverträglichkeit und die Einhaltung der Montagevorgaben des Abdichtungsherstellers. Bei einer Reklamation können die fachgerechte Ausführung und die Verwendung vorgeschriebener Schutzlagen wichtige Faktoren für die Beurteilung der Garantie sein.
Ein Detail, an dem sich Sparen nicht lohnt
Eine Dachterrasse soll jahrzehntelang genutzt werden können. Verglichen mit den Gesamtkosten ist ein lastverteilendes Pad mit Geotextil eine kleine Investition. Es trägt jedoch wesentlich zum Schutz einer der wichtigsten Dachschichten bei: der Abdichtung.
Denn eine hochwertige Terrasse hängt nicht allein von der Oberfläche ab, auf der wir gehen. Ebenso wichtig ist, was sich darunter befindet.
