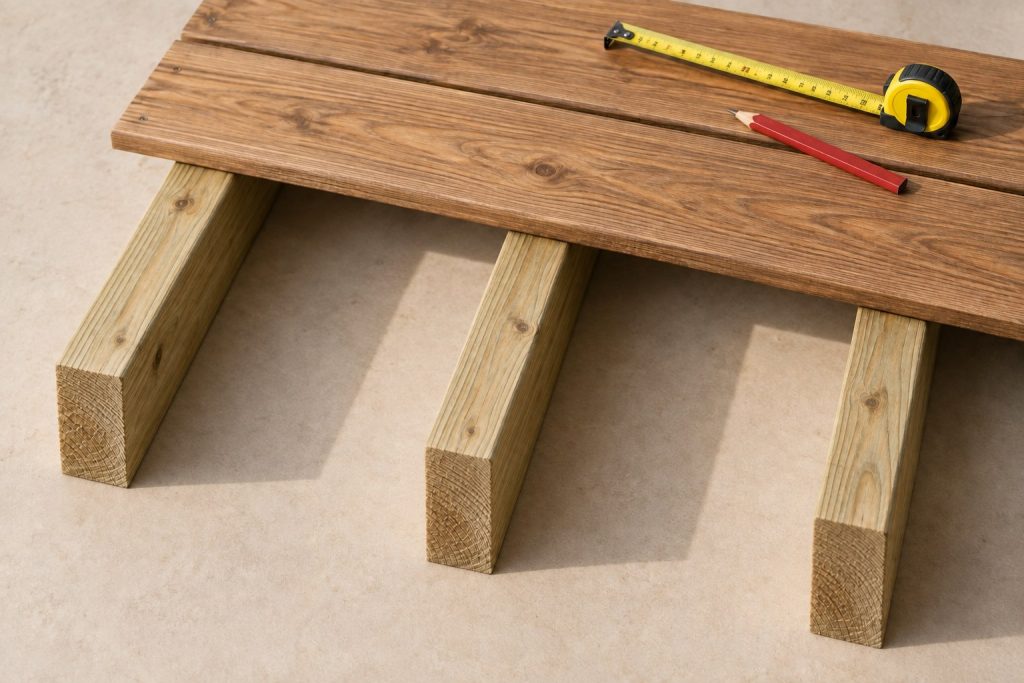

Der Unterkonstruktionsrechner schätzt die Menge an Holzbalken, Aluminiumprofilen oder WPC-Profilen für eine rechteckige Terrasse. Aus den Maßen entstehen eine Konstruktionsvorschau, eine Teileliste, die Anzahl der Einkaufslängen und ein überschlägiger Zuschnittplan.
Starten Sie direkt mit den Terrassenmaßen oder übernehmen Sie das Layout aus dem Terrassendielen-Rechner. Bei Übernahme werden auch Dielenstöße berücksichtigt. Das Ergebnis lässt sich drucken oder als PDF speichern.
Berechnen Sie die benötigten Holzbalken, WPC-Profile oder Aluminiumprofile für die Terrassenunterkonstruktion.
Vorschau der Terrassenunterkonstruktion
Randbalken verlaufen außen vor den Enden der Hauptbalken. Bei der Verteilung der Querstücke zählt der Rahmen als erste und letzte Querverbindung.
Anzahl und Maße der Teile
| Teil | Länge (mm) | Anzahl |
|---|
Zuschnittplan der Einkaufslängen
| Stück | Zuschnitte je Einkaufslänge (mm) | Rest (mm) |
|---|
Verbinder und Schrauben
- Anschlüsse der Querstücke und Randbalken
- Längsstöße der Haupt- und Randbalken
Die Anschlussstellen sind in der Vorschau markiert. Art und Anzahl der Verbinder und Schrauben richten sich nach dem System. Eine automatische Produktauswahl ist dafür derzeit nicht enthalten.
So rechnet die Kalkulation
Bei einem übernommenen Projekt bleiben Dielenstücke und Stöße erhalten. Die äußeren Balken und die Balken an Dielenstößen werden anhand des eingegebenen Randabstands platziert. Weitere Balken werden gleichmäßig innerhalb des maximalen Achsabstands verteilt. Die Berechnung verwendet derzeit durchgehende Balkenlinien über die Terrasse.
Querstücke werden in benachbarten Feldern entlang der Balken versetzt angeordnet. Zwischen einem Balkenpaar unter einem Dielenstoß werden keine Querstücke automatisch ergänzt. Die Verbindung solcher Paare muss entsprechend dem System geplant werden. In den übrigen Feldern werden Querstücke zwischen den inneren Balkenkanten berechnet. Der äußere Rahmen ergänzt zwei Randbalkenlinien vor den Enden der Hauptbalken. Die Hauptbalken werden um zwei Randbalkenbreiten gekürzt, damit die Terrassenmaße erhalten bleiben. Die seitlichen Rahmenbalken sind bereits als äußere Hauptbalken vorhanden. Für die Verteilung der Querstücke gelten die Randbalken als äußere Querverbindungen. Dazwischen wird die erforderliche Anzahl gleichmäßig verteilt. Benachbarte Felder werden um einen halben Abstand versetzt. Versetzte Felder können ein zusätzliches Querstück benötigen, um den maximalen Abstand auch am Rand einzuhalten. Reicht der Platz nicht für die Balkenbreite, werden die Querstücke ausgerichtet. Lange Randbalken werden nach Einkaufslänge und Stoßfuge geteilt. Der Vorgabewert 150 cm ist ein veränderlicher Recheneingang und keine allgemeine Montageregel.
Die Einkaufslänge bestimmt Teilung, Stoßanzahl und Zuschnittplan. Die Balkenbreite beeinflusst die Querstücklängen. Die Balkenhöhe wird mit dem Projekt gespeichert; sie allein bestimmt nicht den zulässigen Auflagerabstand.
Materialbedarf der Unterkonstruktion berechnen
- Terrassenmaße und Dielenrichtung eingeben. Wenn bereits ein Dielenlayout vorliegt, dessen Link zum Unterkonstruktionsrechner verwenden.
- Material und Balkenquerschnitt auswählen. Einkaufslänge und maximalen Achsabstand entsprechend dem System ergänzen.
- Querverbindungen und Randrahmen einstellen. Die Vorschau zeigt die Auswirkungen auf Anzahl und Länge der Teile.
- Zuschnitt und Reserve prüfen. In den weiteren Einstellungen lassen sich Schnittbreite, Zuschnittreserve und zusätzliche Einkaufslängen ändern.
Bedeutung der Ergebnisse
Der Wert Unterkonstruktion insgesamt zeigt die Summe der eingebauten Teillängen. Der Wert Einkaufsmenge gibt die Einkaufsanzahl in der eingegebenen Länge einschließlich Reserve an. Die Werte unterscheiden sich durch Abschnitte und Schnittverluste.
Der Zuschnittplan verteilt die Teile auf Einkaufslängen und versucht, Reststücke zu nutzen. Er garantiert nicht den geringstmöglichen Verschnitt. Vor dem Sägen den Vorschlag mit den tatsächlichen Materialmaßen und Bedingungen vor Ort vergleichen.
Materialberechnung und Tragwerksplanung
Der Rechner schätzt Materialmengen. Er prüft weder Tragfähigkeit noch Aussteifung oder Auflageranordnung. Die Balkenhöhe allein legt deshalb keine zulässige Spannweite fest. Abstände, Verbindungen und Auflager müssen zu den konkreten Bauteilen und Montagevorgaben passen.
Bei der Planung hilft die Anleitung zum Bau einer Terrassenunterkonstruktion. Denken Sie außerdem an die Trennung des Holzes vom Untergrund und die Hinterlüftung und Bewegungsfugen der Terrasse.
