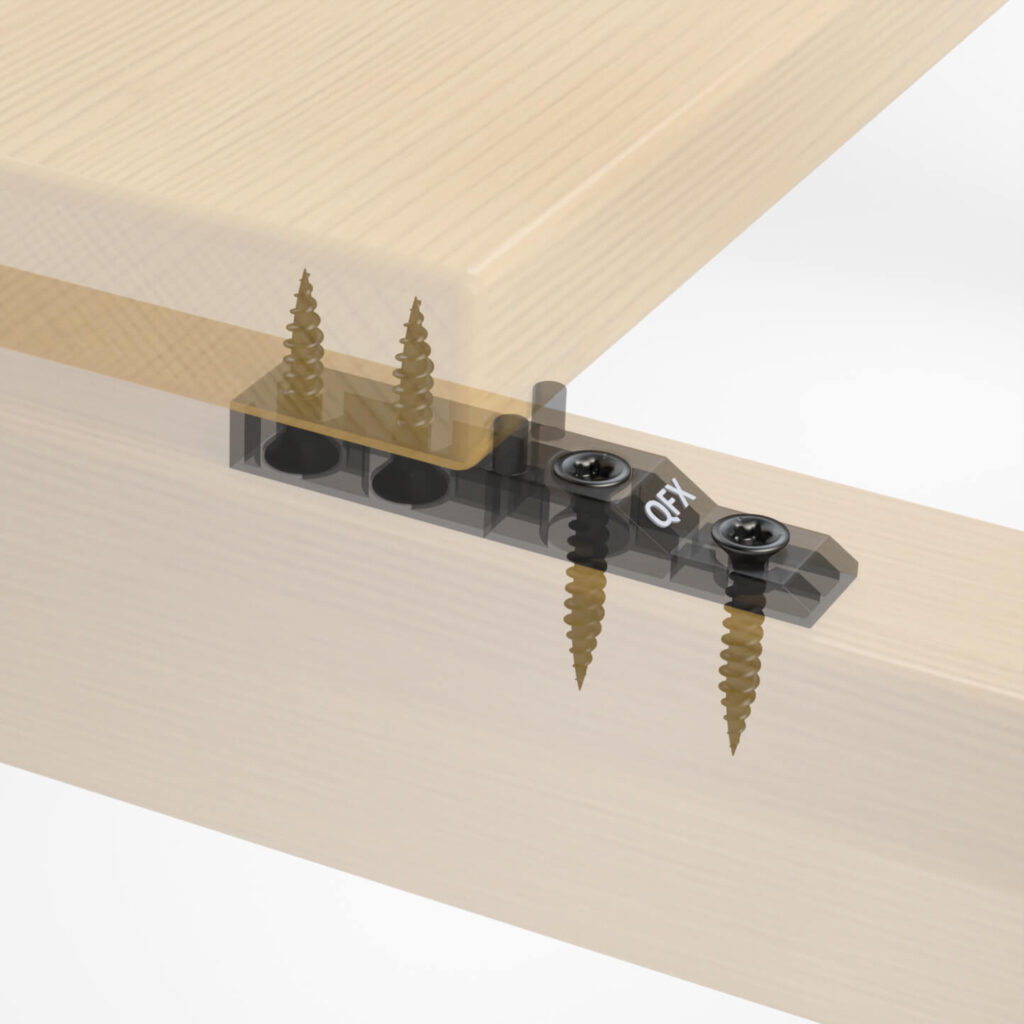

Für eine Terrasse ohne sichtbare Schrauben eignet sich die verdeckte Befestigung der Terrassendielen mit dem Terrassensystem QUADRO CLIP. Die Clips sorgen für eine ruhige Oberfläche und verbinden die Dielen mit der Unterkonstruktion. Bei der Montage schaffen sie 9 mm Abstand zwischen Diele und Unterkonstruktion, was die Hinterlüftung verbessert, sowie eine 4 mm breite Fuge zwischen den Dielen. Mit einem zusätzlichen Abstandhalter lässt sich die Fuge vergrößern. Die Montage ist schnell und unkompliziert. Das System eignet sich unter anderem für Fichte, Lärche, sibirische Lärche und Kiefer sowie geeignete Thermoholz-Varianten.
So funktioniert QUADRO CLIP

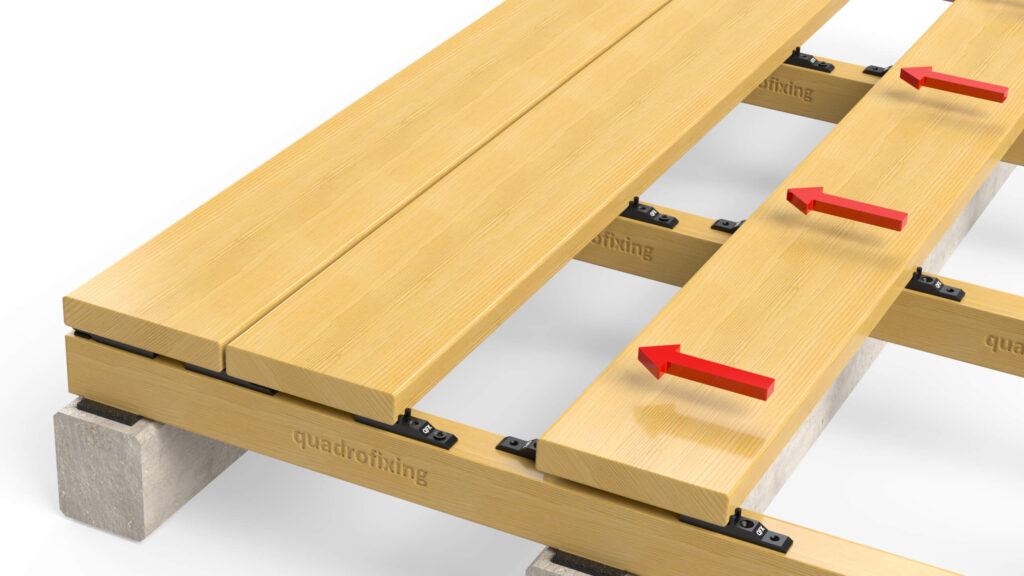

Zunächst werden die Clips an die Unterseite der Terrassendiele geschraubt. Beim Verlegen wird eine Seite des Clips unter die bereits verlegte Diele geschoben und die andere Seite an der Unterkonstruktion befestigt. Kleine ineinandergreifende Nasen ermöglichen einen sauberen Terrassenanfang. Für die erste Reihe werden die Stifte am Clip entfernt. Der Clip wird gedreht und so an Unterkonstruktion und Diele montiert, dass beide Teile korrekt ineinandergreifen. Die andere Seite der Diele wird anschließend wie üblich befestigt.
Der Abschluss wird meist ähnlich wie die erste Reihe ausgeführt. Die letzte Diele wird zur zusätzlichen Sicherung mit sichtbaren Schrauben befestigt. Dieses Vorgehen ermöglicht eine weitgehend verdeckte Terrassenbefestigungmit einer Oberfläche ohne sichtbare Schraubenköpfe im regulären Dielenfeld.
VIDEO: Praktische Montage des QUADRO CLIP Systems zur verdeckten Befestigung von Terrassendielen.

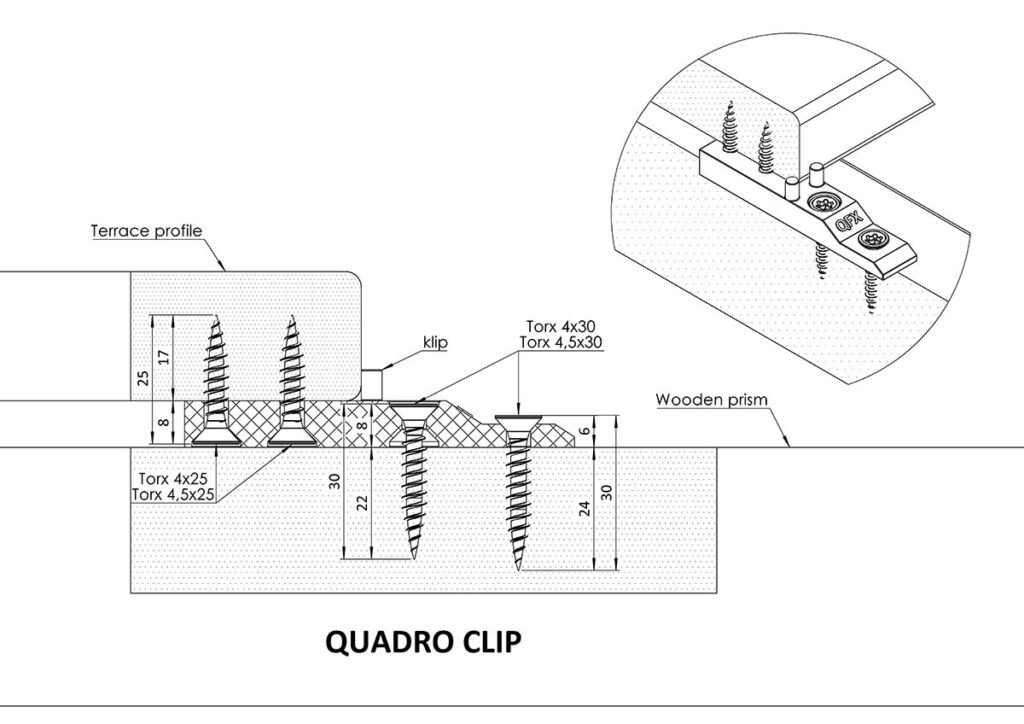

Montageschnitt des QUADRO CLIP Systems mit Abmessungen und Schraubenpositionen in Clip und Holz
Vorteile gegenüber der klassischen Verschraubung
Der wichtigste Vorteil ist die ruhige Terrassenoberfläche ohne sichtbare Verbindungen. Die Oberfläche bleibt glatt und ungestört – ideal für einen sorgfältig gestalteten Terrassenbelag.
Ein weiterer Vorteil ist die einfache Montage. Ein Bauteil stellt gleichzeitig den Abstand zwischen den Dielen sowie zwischen Diele und Unterkonstruktion her. Dadurch lässt sich präzise mit weniger zusätzlichen Hilfsmitteln arbeiten.
Material und Aufbau der Clips
QUADRO CLIP besteht aus glasfaserverstärktem Polyamid PA6. Das Material ist fest, formstabil und für mechanische Belastungen im Außenbereich ausgelegt.

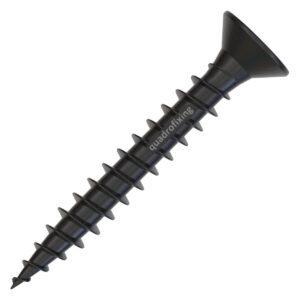

Zur Montage werden C2-Edelstahlschrauben mit schwarzer Korrosionsschutzbehandlung und Gleitwachs geliefert. Das Wachs verringert den Widerstand beim Einschrauben.
Die Schrauben bestehen aus gehärtetem, magnetischem Edelstahl C2. Ein magnetischer Bit hält die Schraube beim Ansetzen und erleichtert die Montage.

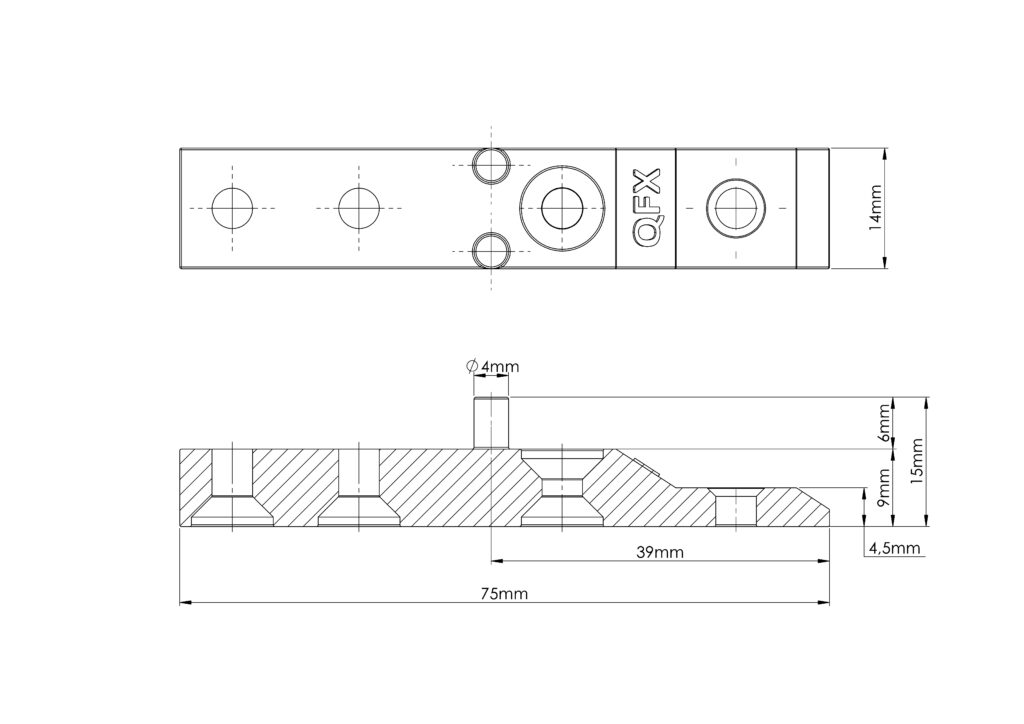

Technische Zeichnung des Clips mit Abmessungen
Fugen und Hinterlüftung
Bei Holzterrassen sind geeignete Abstände entscheidend. Der Clip schafft:
9 mm Abstand zwischen Diele und Unterkonstruktion – zur Hinterlüftung der Dielenunterseite,
4 mm Abstand zwischen den Dielen – für geeignete weiche Nadelhölzer.
Wenn das Projekt eine größere Dielenfuge erfordert, kann sie durch einen zusätzlichen Abstandhalter vergrößert werden.
Zusätzlich empfiehlt sich ein Terrassenband auf der Oberseite der Unterkonstruktionsbalken. Es begrenzt den Feuchteeintrag und unterstützt die Lebensdauer der Unterkonstruktion.
Geeignete Holzarten und Materialien
QUADRO CLIP ist für Holzarten mit vergleichsweise geringen Maßänderungen vorgesehen, etwa Fichte, Lärche, sibirische Lärche, Lärche, Kiefer und Thermoholz.
Auch maßstabile Materialien wie Douglasie oder WPC.
Die Clips eignen sich auch für das Aluminium-Terrassenprofil QFX-ALU. Dessen Rillen erleichtern das Ansetzen der Schrauben. Die Schraube verrutscht beim Einschrauben weniger und sitzt schneller an der vorgesehenen Stelle der Aluminium- Unterkonstruktion.
Für sehr dichte Holzarten mit ausgeprägten Maßänderungen wie Cumarú, Massaranduba oder Robiniewird diese verdeckte Befestigung dagegen nicht empfohlen.
Packungsinhalt und Verbrauch
Eine QUADRO CLIP Packung enthält 200 Clips, Edelstahlschrauben und einen Montagebit. Zum Ergänzen bestehender Montagen ist auch die Packung QUADRO CLIP mit 100 Clips ohne Schrauben.
Bei üblichen Balkenabständen werden ungefähr 33–35 Clips je m²benötigt. Eine Packung reicht damit für etwa 5,5 – 6 m² Terrassenfläche.
Häufige Fehler
Typische Fehler sind:
zu große Abstände der Unterkonstruktion → Durchbiegung der Dielen und Überlastung der Clips
ungeeignete oder unzureichend steife Unterkonstruktion → beispielsweise WPC-Profile mit zu geringer Steifigkeit
falsches Anziehdrehmoment → beschädigte Gewinde
Montage ohne ausreichende Hinterlüftung → Feuchtigkeitsstau
Bei geeigneten Bauteilen und Beachtung der Montagevorgaben lässt sich das System präzise und zuverlässig montieren.
Praktische Einordnung
QUADRO CLIP eignet sich für eine ruhige Terrassenoberfläche ohne sichtbare Schrauben im Dielenfeld. Mit passenden Holzarten, einer geeigneten Unterkonstruktion und fachgerechter Montage bietet das System eine zuverlässige verdeckte Terrassenbefestigung. Eine Alternative zu Clips ist die seitliche Befestigung von Terrassendielen.
