Stelzlager- und Unterlagen-Rechner für die Terrassenunterkonstruktion
Berechnen Sie die Aufbauhöhe, die Anzahl der Auflagerpunkte und die Einkaufsmenge an Stelzlagern oder Gummiunterlagen.

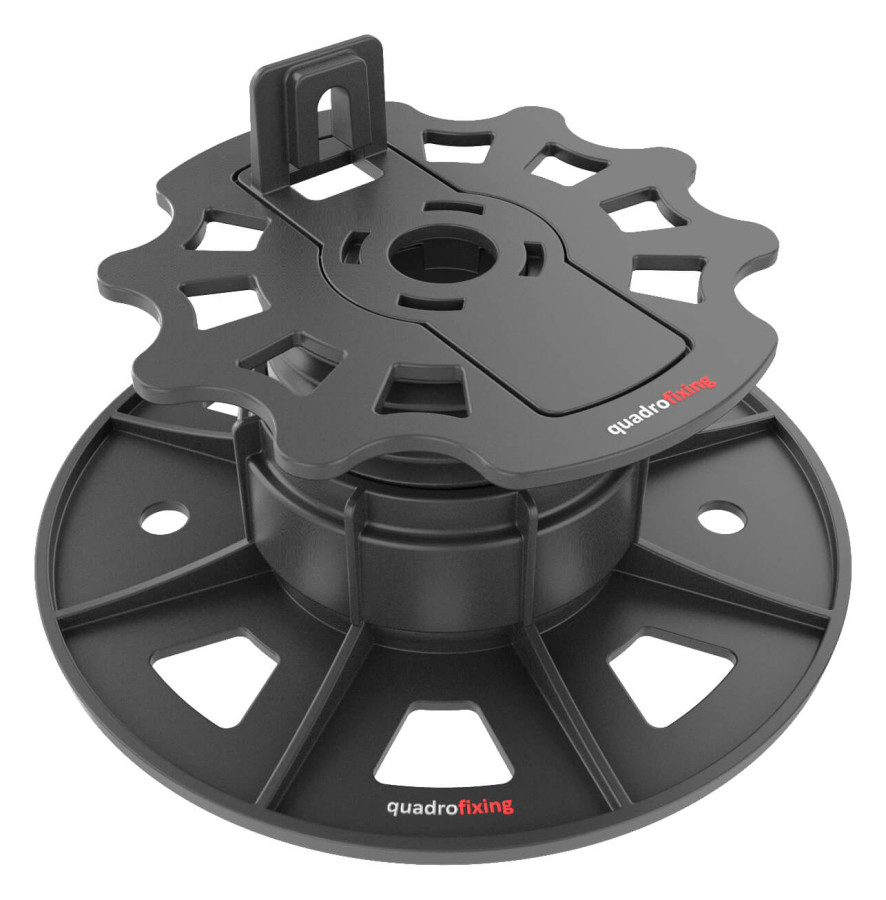

Welche Auflager verwenden Sie?
Terrassenaufbau
Anordnung der Unterkonstruktion
Geben Sie Terrassenmaße, Balkenrichtung und Abstände ein. Anzahl und Länge werden automatisch berechnet. Für eine genauere Berücksichtigung der Balkenstöße übernehmen Sie den Entwurf aus dem Unterkonstruktionsrechner.
Abstand zwischen den Achsen benachbarter Balken. Entsprechend den verwendeten Dielen einstellen. Im überschlägigen Entwurf liegen die äußeren Balken 70 mm vom Rand entfernt.
Grundriss mit Unterkonstruktion und Stelzlagern
An Balkenstößen wird ein Stelzlager oder eine Unterlage unter jedem der beiden Enden berücksichtigt.
Gewünschte Terrassenhöhe
Geben Sie die Höhe über dem Untergrund am Anfang und Ende der gewählten Richtung ein. Diese Richtung wird im Grundriss markiert.
Das Rechenmodell berücksichtigt Gummiunterlagen bis zu einer Gesamthöhe von 20 mm. Zulässige Schichtung anhand der Produktvorgaben prüfen. Für größere Höhen Stelzlager wählen.
Eine Unterlage je Stelzlager, einschließlich Einkaufsreserve. Ihre Dicke wird vom verfügbaren Stelzlagerraum abgezogen. Bei Abdichtungen Materialverträglichkeit und erforderliche Trennlage prüfen.
Berechnung der Stelzlager und Unterlagen
Die Berechnung umfasst die Hauptbalkenlinien. Bei Übernahme aus dem Unterkonstruktionsrechner sind deren Stöße berücksichtigt. Randbalken, Querstücke und gegebenenfalls manuell eingegebene Stöße müssen entsprechend dem Aufbau ergänzt werden. Die Abstände anhand von Profil, Produkt und Untergrund prüfen.
Unterkonstruktion ändern · Schrauben und Abstandhalter neu berechnen
So wird die Stelzlageranzahl ermittelt
Die Anzahl richtet sich nach Balkenlängen und Auflagerabständen. Erstellen Sie zunächst die Anordnung der Terrassenunterkonstruktion und übernehmen Sie sie in diesen Rechner. Der übernommene Entwurf berücksichtigt auch Hauptbalkenstöße. Ergänzen Sie die Auflager unter Randbalken und Querstücken passend zur Konstruktion.
Stelzlagerhöhe und Unterlage
Von der gewünschten Gesamthöhe werden Diele, Abstandhalter, Unterkonstruktion und weitere gewählte Schichten abgezogen. Der verbleibende Raum bestimmt die Auflagerhöhe. Bei 200 × 200 mm Dämpfungsunterlagen wird eine Unterlage je Stelzlager einschließlich Reserve berücksichtigt. Die Dicke geht in die Höhenberechnung ein.
Bei geringen Aufbauhöhen können Gummiunterlagen und Streifen verglichen werden. Ihren Einsatz erklärt der Artikel Gummiunterlagen für Terrassen. Den gesamten Ablauf finden Sie im Holzterrassen-Rechner; weitere Materialien und Werkzeuge stehen in der Materialübersicht für Holzterrassen.
